在光刻加工工艺步骤中,有一个步骤叫旋涂。它是一种用于将均匀薄膜施加到平坦基材上的技术。将在中等沸点材料中稀释的样品施加到正在旋转的基材上。晶片通过旋涂被光致抗蚀剂覆盖。因此,抗蚀剂的顶层从晶片的边缘迅速弹出,而底层仍沿晶片径向缓慢地蠕变。

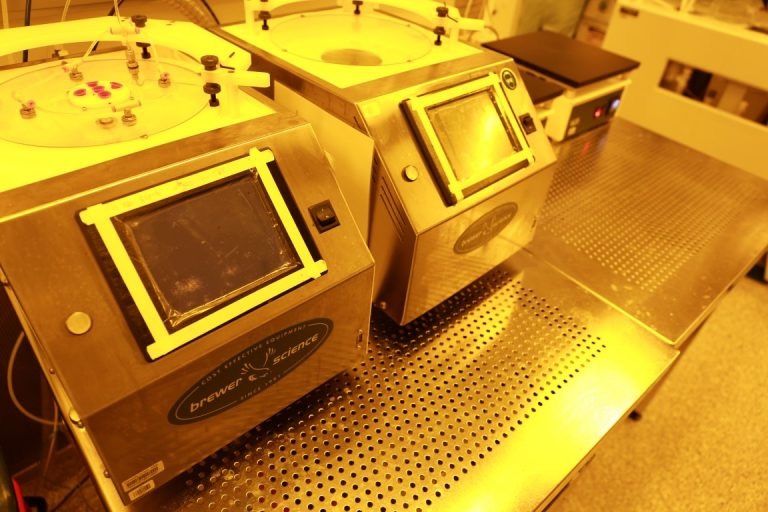

光刻加工 旋涂机 图片源自网络
这样,抗蚀剂的任何“凸起”或“脊”都被去除,留下非常平坦的层。但是,粘性薄膜可能会导致边缘较大的珠子,其平坦化程度会受到物理限制。最终厚度还取决于抗蚀剂中液态溶剂的蒸发。对于非常小的密集特征(<125纳米左右),需要较低的抗蚀剂厚度(<0.5微米),以克服高深宽比时的塌陷效应。典型的宽高比<4:1。
然后将通常涂覆有光致抗蚀剂的晶圆进行预烘焙,以在热板上在30至60秒钟内(通常在90至100℃下)去除多余的光致抗蚀剂溶剂。可以在施加光致抗蚀剂之前先施加BARC涂层(底部抗反射涂层),以避免在光致抗蚀剂下方发生返修,并提高光致抗蚀剂在较小半导体节点上的性能。
在光刻加工工艺中软抗蚀剂的开发过程,旋涂机可用于将聚合物薄膜涂覆到硅晶片上。所施加的薄膜厚度可以小于 10 nm,并受所施加的聚合物溶液的浓度和旋转速度的控制。像ANFF-Q 有一台用于 SU8 的 Brewer Science 旋涂机和一台用于 PDMS 的 APT Polos 旋涂机,可以加工直径从 10 毫米到 6 英寸的各种晶片几何形状。
旋涂的主要目的:用于在玻璃和硅片以及其他基材上旋涂光刻胶和聚合物。使用正负光刻胶和其他聚合物。光刻加工的晶圆尺寸高达 150 毫米(6 英寸)。
