刻蚀机与光刻机的核心区别解析｜半导体制造设备技术对比

在半导体芯片制造领域，光刻机（Lithography Machine）和刻蚀机（Etching Machine）是两大核心设备，直接影响芯片制程的精度与性能。尽管两者常被同时提及，但其功能定位与技术原理存在本质差异。本文从工作原理、工艺流程、技术参数及行业应用四大维度，系统解析二者的核心区别，帮助读者建立清晰的认知框架。

一、核心功能定位差异

1. 光刻机：芯片电路的"投影仪"

- 核心作用：通过紫外光（DUV）或极紫外光（EUV）将掩膜版上的电路设计图形精准投射至涂有光刻胶的硅片表面。

- 技术价值：直接决定芯片的最小线宽（如3nm/5nm制程），是摩尔定律推进的核心驱动力。

-代表厂商：ASML（EUV光刻机全球垄断）、Nikon、Canon。

2. 刻蚀机：芯片结构的"雕刻刀"

- 核心作用：根据光刻形成的图案，通过物理轰击或化学反应选择性去除特定区域的硅基材料，形成三维电路结构。

- 技术价值：影响芯片结构的深宽比（Aspect Ratio）及侧壁形貌精度，保障多层堆叠器件的可靠性。

- 代表厂商：应用材料（Applied Materials）、Lam Research、东京电子（TEL）。

二、工艺流程中的协同关系

在芯片制造流程中，光刻与刻蚀形成紧密协作的"黄金组合"：

1. 光刻阶段：涂胶→曝光→显影，形成纳米级电路图案模板。

2. 刻蚀阶段：干法刻蚀/湿法刻蚀，移除未被光刻胶保护的材料。

3. 循环迭代：先进制程需重复光刻-刻蚀工序超过50次，构建复杂3D结构（如FinFET晶体管）。

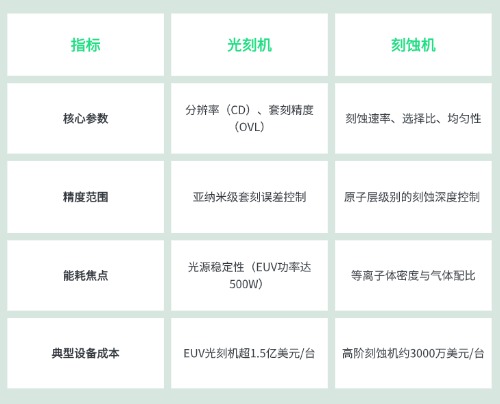

三、关键技术参数对比

四、市场格局与应用趋势

1. 光刻机：寡头垄断下的技术壁垒

- 市场现状：ASML占据全球85%以上市场份额，EUV设备年产能约60台（2023年数据）。

- 技术瓶颈：EUV光源波长13.5nm，需突破High-NA（0.55数值孔径）技术提升分辨率。

2. 刻蚀机：多技术路线并行发展

- 市场分布：应用材料、Lam Research、TEL合计占比超90%（2023年SEMI报告）。

- 创新方向：

  - 原子层刻蚀（ALE）：实现单原子层移除精度

  - 高深宽比刻蚀：满足3D NAND存储芯片200:1结构需求

  - 材料兼容性：扩展至新型二维材料（如二硫化钼）加工

五、设备选型的关键考量因素

企业在选择光刻机/刻蚀机时需综合评估：

- 制程节点匹配度：7nm以下制程必须采用EUV光刻+ALE刻蚀组合

- 产能需求：光刻机吞吐量（WPH）与刻蚀机腔体数量直接影响产线效率

- 工艺集成能力：与沉积、清洗等前后道设备的兼容性

- TCO（总拥有成本）：包含设备采购、耗材（光刻胶/气体）、维护合约等全周期成本

---

行业常见问题（FAQ）

Q1：能否用刻蚀机替代光刻机？

不可行。光刻是图形定义的核心步骤，刻蚀仅执行图形转移，二者缺一不可。

结语

理解刻蚀机与光刻机的区别，是把握半导体制造技术脉络的关键。随着芯片制程向2nm及以下节点迈进，二者的协同创新将持续推动产业突破物理极限。掌握设备特性差异，有助于从业者优化工艺方案，投资者研判技术趋势，采购方制定设备战略。本文内容将持续更新，追踪前沿技术动态。
