在微纳加工领域,薄膜材料的性能直接决定了器件的功能和可靠性。金属膜与陶瓷膜作为两大核心材料,因其截然不同的特性,被广泛应用于集成电路、MEMS(微机电系统)、光学器件及生物芯片等领域。本文将深入解析两者的差异,帮助工程师和研究人员根据实际需求做出精准选择。
一、材料特性对比:导电性VS绝缘性
1. 金属膜:导电与延展的“电子高速公路”
金属膜以铝(Al)、金(Au)、铜(Cu)等金属或合金为主,其高导电性使其成为微电子器件中电极、互连线的理想选择。例如,铜膜因低电阻率被广泛用于芯片的金属互连层。然而,金属膜的缺点同样明显:
易氧化:铝膜暴露在空气中易形成氧化层,需额外钝化保护。
机械强度低:延展性虽好,但硬度和耐磨性不足,可能因应力导致龟裂。
2. 陶瓷膜:绝缘与耐热的“防护盾“
陶瓷膜由氧化物(SiO₂、Al₂O₃)、氮化物(Si₃N₄)或碳化物(SiC)等非金属化合物构成,具备优异的绝缘性和热稳定性。例如:
SiO₂薄膜:作为集成电路中的介电层,隔离电路并减少漏电流。
SiC薄膜:用于MEMS器件的抗磨损涂层,可在高温、强腐蚀环境下稳定工作。
二、制备工艺差异:PVD与CVD技术如何选择?
1. 金属膜的沉积技术
物理气相沉积(PVD):如磁控溅射(Sputtering)可制备高纯度铝膜,适合大规模集成电路。
电化学沉积:电镀铜膜成本低,但需解决与基底的粘附性问题。
原子层沉积(ALD):用于纳米级超薄金属膜(如钌膜),精度高但耗时。
2. 陶瓷膜的复杂工艺
化学气相沉积(CVD):PECVD技术可生长均匀的SiO₂或Si₃N₄薄膜,但需精确控制气体比例(如SiH₄与NH₃)。
反应溅射:在氩气中引入氧气,通过溅射金属靶材生成氧化物薄膜(如Al₂O₃)。
溶胶-凝胶法:适用于制备TiO₂等光学薄膜,但需高温退火处理。

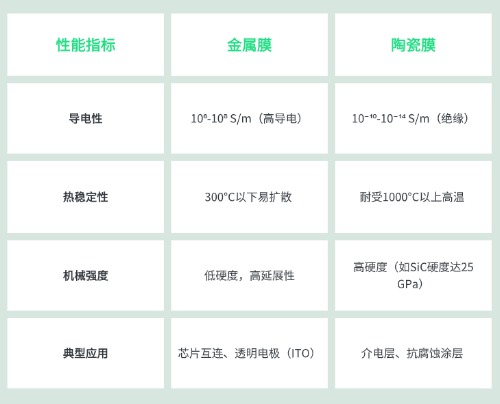

三、性能与应用场景:导电层VS保护层
案例解析:
MEMS加速度计:金膜用于可动结构的导电层,而Si₃N₄膜作为支撑结构的绝缘层。
光通信器件:银(Ag)膜用于高反射镜面,Al₂O₃膜则作为防氧化保护层。
四、加工挑战与解决方案
金属膜的痛点:
粘附性差:钛(Ti)或铬(Cr)过渡层可增强金属膜与硅基底的结合力。
图形化困难:干法刻蚀(如等离子刻蚀)逐渐替代湿法刻蚀,实现更高精度(<100 nm)。
陶瓷膜的难点:
应力控制:通过调整CVD工艺参数(如温度、压力)减少薄膜内应力,避免翘曲或开裂。
均匀性要求:多层陶瓷膜(如SiO₂/Si₃N₄堆叠)需严格监控沉积速率。
五、未来趋势:复合薄膜与新材料突破
随着器件微型化和多功能化需求增长,金属-陶瓷复合薄膜成为研究热点:
金属-氧化物混合膜:如Au-ZnO用于柔性传感器的导电与敏感层。
纳米叠层结构:Al/Si₃N₄交替沉积,兼顾导电性和机械强度。
此外,二维材料(如石墨烯)与陶瓷的结合,有望在散热和电磁屏蔽领域实现突破。
结语:如何根据需求精准选材?
优先导电性:选择金属膜(如Cu、Au),并关注抗氧化和粘附工艺。
需要耐高温或绝缘:陶瓷膜(如Al₂O₃、SiC)是更优解。
复杂环境应用:考虑金属-陶瓷复合薄膜或多层结构设计。
通过理解金属膜与陶瓷膜的核心差异,工程师可显著提升器件性能并降低研发成本。未来,随着工艺创新,这两类薄膜将在5G、物联网和人工智能芯片中发挥更关键的作用。
