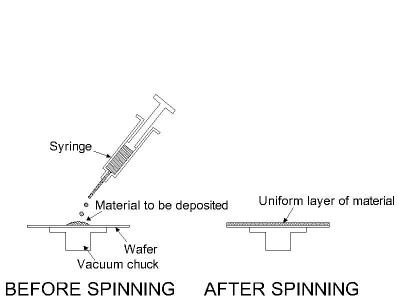

MEMS代工中的铸件部分,在该过程中,将要沉积的材料以液体形式溶解在溶剂中。可以通过喷涂或旋转将材料施加到基材上。一旦溶剂蒸发,材料薄膜将保留在基材上。具有多年MEMS代工经验的原位芯片来说,这对于可能容易溶于有机溶剂的聚合物材料特别有用,这是将光刻胶施加到基板上的常用方法(在光刻法中)。可以浇铸在基材上的厚度范围从单个分子单分子层(促进粘合)到数十微米。近年来,流延技术也已经被用于在基板上形成玻璃材料的膜。下图显示了旋转浇铸过程。
铸造是一种简单的技术,可用于多种材料(主要是聚合物)。膜厚的控制取决于精确的条件,但可以在宽范围内保持在+/- 10%的范围内。如果您打算使用光刻技术,则将使用浇铸,这是该技术不可或缺的一部分。还有其他有趣的材料,例如聚酰亚胺和旋涂玻璃,可以通过铸造进行涂覆。
整个沉积的过程步骤多,MEMS代工的经验丰富才能把握好每一个工艺最后的表现。化学气相沉积(CVD)、电沉积、外延、热氧化、蒸发、溅镀完美诠释了沉积所涉及的内容。在MEMS代工中还有很多工艺和步骤值得我们去探讨。
